加强型金属缠绕垫与管道阀门密封 非标定制与密封材料全解析

在石油、化工、电力、冶金等工业管道系统中，法兰连接处的密封可靠性直接关系到生产安全与运行效率。金属缠绕垫片因其优异的耐高温、耐高压及回弹补偿能力，成为管道阀门密封的核心元件之一。其中，加强型金属缠绕垫、非标型金属缠绕垫以及合理的密封材料选型，更是解决复杂工况泄漏问题的关键。本文将从产品类型、结构特点、密封材料及应用选型角度，为厂家与用户提供系统参考。

一、加强型金属缠绕垫：结构优势与适用场景

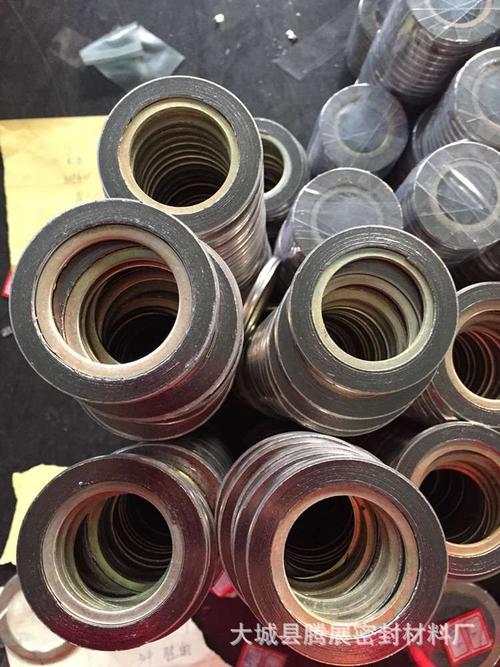

加强型金属缠绕垫通常是在标准金属缠绕垫的基础上，增加内环或外环（或同时增加内外环），以提升垫片的机械强度与安装稳定性。

• 内环加强：防止垫片在高压下向内变形、散圈，同时减少对法兰内壁的冲刷。
• 外环加强：起到定位作用，防止垫片受压时向外滑动，并限制过度压缩。
• 双重加强：适用于高压、高温、温度压力波动频繁的管道阀门连接。

加强型金属缠绕垫广泛用于蒸汽管道、高温油品管线、反应釜法兰、泵阀进出口等部位，尤其在PN16以上或Class150以上的法兰密封中表现突出。正规的加强型金属缠绕垫厂家会根据法兰标准（HG/T、GB/T、ANSI、DIN、JIS等）提供匹配的环数、厚度和材质组合。

二、非标型金属缠绕垫：定制化解决特殊密封需求

工业现场常遇到非标准法兰、异形密封面、狭窄安装空间或旧设备改造等情况，此时标准垫片无法直接使用，必须采用非标型金属缠绕垫。

非标定制通常涉及以下参数：

1. 尺寸非标：内径、外径、厚度、环宽超出标准范围。
2. 形状非标：椭圆形、矩形、带定位耳、带限位块等。
3. 材质组合非标：金属带与填充带采用特殊搭配，如钛带+柔性石墨、因康镍带+PTFE等。
4. 压力等级非标：如超高压(>25MPa)或超高真空工况。

专业厂家在接非标订单时，需明确工况温度、压力、介质、法兰材质及密封面形式，并通过计算或试验确定金属带厚度（通常0.15~0.25mm）、缠绕密度、填充带比例等。非标型金属缠绕垫虽然单件成本较高，但能够避免盲目更换法兰或切割垫片带来的安全隐患，综合效益明显。

三、密封材料：决定垫片性能的核心

金属缠绕垫由金属带和填充带交替缠绕而成。密封材料的选择直接决定了垫片的耐温、耐蚀和密封能力。

1. 金属带材料

| 材料 | 代号 | 适用温度 | 特点 |
|------|------|----------|------|
| 304不锈钢 | 304 | -200~550℃ | 通用耐蚀，成本适中 |
| 316L不锈钢 | 316L | -200~600℃ | 耐氯离子、耐酸碱 |
| 321不锈钢 | 321 | -200~600℃ | 耐高温氧化 |
| 因康镍 | Inconel | -200~800℃ | 高温高强，耐腐蚀 |
| 钛 | Ti | -200~350℃ | 耐海水、氯化物 |

2. 填充带材料

| 材料 | 代号 | 适用温度 | 耐介质 |
|------|------|----------|--------|
| 柔性石墨 | FG | -200~650℃（氧化气氛≤450℃） | 蒸汽、油品、氢气、溶剂 |
| 聚四氟乙烯 | PTFE | -200~260℃ | 强酸、强碱、溶剂 |
| 膨胀聚四氟乙烯 | ePTFE | -200~280℃ | 高纯介质、食品药品 |
| 云母 | MICA | -150~800℃ | 高温烟气、熔融盐 |
| 陶瓷 | CER | -100~1000℃ | 超高温氧化环境 |

对于管道阀门密封，常见的组合方式为：304/316L金属带+柔性石墨填充（高温高压蒸汽、油品）、316L+PTFE（化工酸碱介质）、因康镍+云母（剧烈热循环工况）。

需注意：柔性石墨在强氧化性介质（如浓硝酸、高浓度硫酸）中应慎用；PTFE在高温下会分解，应严格控制在260℃以下。加强型金属缠绕垫中，内外环材质也需与金属带、工况匹配。

四、如何选择可靠的加强型金属缠绕垫厂家

面对市场上众多密封材料与垫片供应商，用户应从以下几个维度评估：

1. 资质与标准：是否具备ISO 9001、特种设备制造许可证，产品是否符合GB/T 4622、HG/T 20610、ASME B16.20等标准。
2. 非标能力：能否快速解读图纸、提供材质证明（EN 10204 3.1）、做有限元分析或密封试验。
3. 材料溯源：金属带、填充带是否来自正规钢厂或密封材料厂家，避免以次充好。
4. 应用业绩：是否有同类装置（如炼油、乙烯、核电、造纸）的长期使用案例。
5. 技术服务：是否提供安装扭矩建议、失效分析及现场更换指导。

建议用户在采购加强型和非标型金属缠绕垫时，向厂家提供详细工况数据（温度、压力、介质浓度、法兰规格），并要求附上垫片结构图与材质报告，以便验收核对。

五、

管道阀门密封是一个系统工程，加强型金属缠绕垫以其高强度抗变形能力成为高压法兰的首选；非标型金属缠绕垫解决了特殊设备的密封难题；合理的密封材料组合则是保证长周期运行的基础。对于使用单位而言，选择技术能力过硬、注重材料品质的厂家，远比单纯比较价格更有价值。定期检查、正确安装、按工况选型，才能真正减少泄漏风险，提升工业装置的安全性与经济性。
